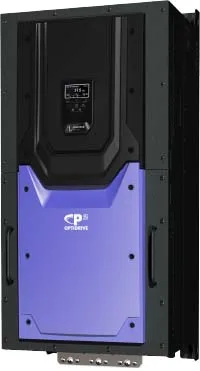

Optidrive P2
- Paprastas PLC funkcionalumas
- Įmontuotas EMC filtras
- Žema darbo aplinkos temperatūra(-10°C)
- Specialus kėlimo režimas
- 150 % perkrova 60-iai sekundžių
- 200 % perkrova 4-ioms sekundėms
- Visų P2 serijos dažnio keitiklių darbo režimas – sunkus
Kategorijos: Dažnio keitikliai, Invertek
Žymos: Invertek, Optidrive P2
Įėjimo parametrai | |
---|---|
Įėjimo įtampa |
200 – 240V ± 10% 380 – 480V ± 10% 500 – 600V ± 10% |
Įėjimo dažnis | 48 – 62Hz |
Galios koeficientas (DPF) | 0.98 |
Fazės netolygumas | Leidžiama maksimaliai 3% |
Pradinė srovė | < nominalios srovės |
Išėjimo parametrai | |
Išėjimo galia |
230V 1 fazės įėjimas: 0,75–7.5 kW (1–10AG) 230V 3 fazės įėjimas: 0,75–7.5 kW (1–100AG) 400V 3 fazių įėjimas: 0.75–250kW 460V 3 fazių įėjimas: 1–350AG 575V 3 fazių įėjimas: 0.75–110kW (1–150AG) |
Galima perkrova | 150 % per 60 sekundžių |
Išėjimo dažnis | 0-500 Hz, 0,1 Hz skiriamoji geba |
Tipinis efektyvumas | 98% |
Aplinkos sąlygos | |
Temperatūra |
Saugojimas: -40 iki 60°C Darbas: -10 iki 50°C |
Aukštis virš jūros lygio |
Iki 1000 m ASL be galios sumažinimo Ne daugiau kaip 2000 m UL patvirtinta Ne daugiau kaip 4000 m (ne UL) |
Drėgmė | Ne daugiau kaip 95 %, be kondensato |
Vibracija | Atitinka IEC 60068-2-6 |
Sinusoidinė vibracija |
10-57 Hz @ 0,075 mm Pk 57-150 Hz @ 1 g Pk |
Korpusas | |
Apsaugos klasė | IP20, IP55, IP66 |
Programavimas | |
Klaviatūra |
Standartiškai įmontuota klaviatūra Pasirinktinai nuotoliniu būdu montuojama klaviatūra |
Ekranas | Įmontuotas daugiakalbis tekstinis ekranas |
Kompiuteris | OptiTools Studio |
Valdymo specifikacija | |

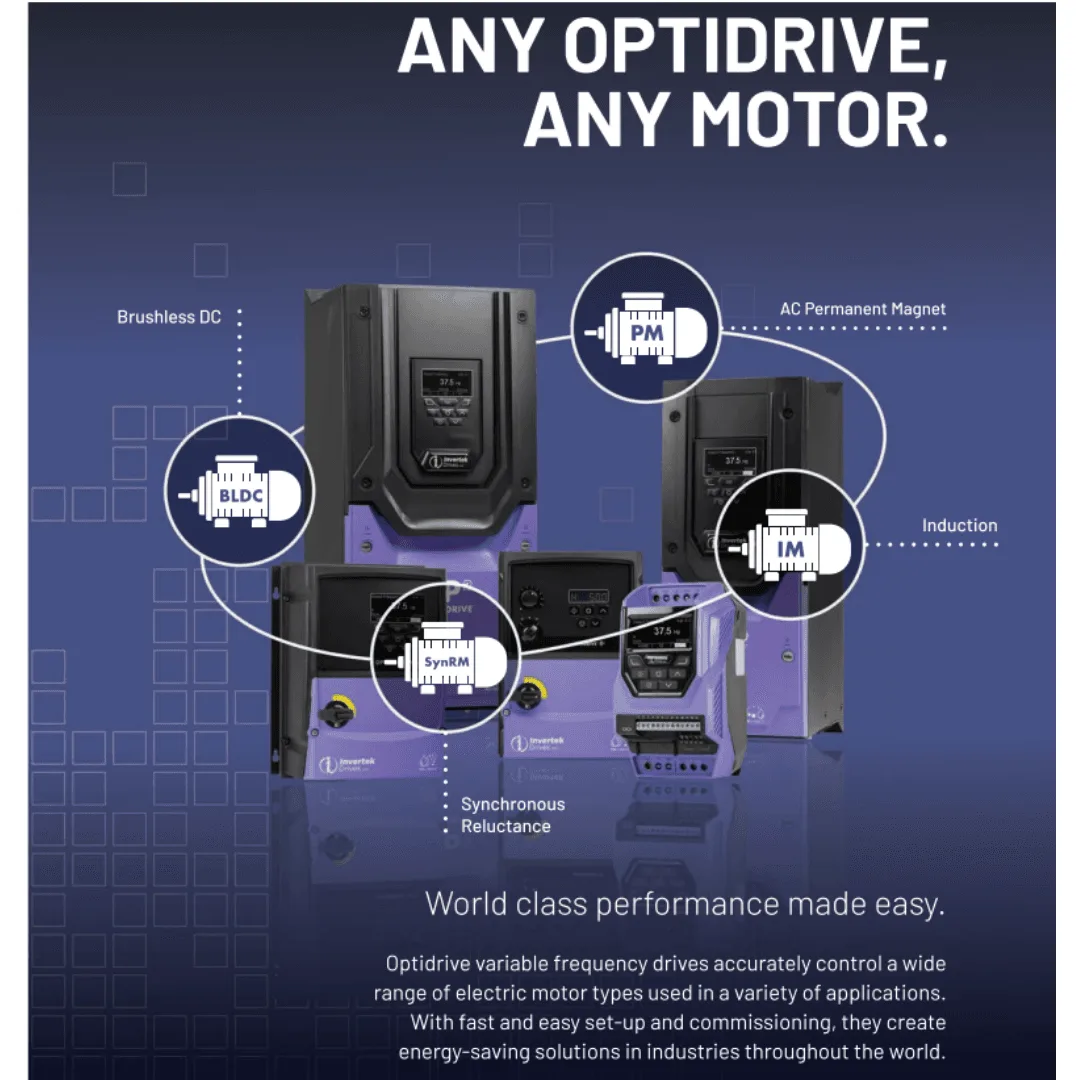

Valdymo metodas |
V/F įtampos vektorius Energijos optimizuotas V/F 3GV bejutiklinis vektorinis greičio valdymas 3GV bejutiklinis vektorinis sukimo momento valdymas Uždarosios kilpos (enkoderio) greičio valdymas Uždarosios kilpos (kodavimo įtaisas) sukimo momento valdymas PM vektorinis valdymas BLDC valdymas Sinchroninis reuliacinis |
PWM dažnis | 4 – 32 kHz efektyvus |
Sustabdymo režimas |
Rampa iki sustojimo: vartotojo reguliuojama 0,01-600 sek. Sklandus stabdymas |
Stabdymas |
Variklio srauto stabdymas Įmontuotas stabdymo tranzistorius |
Praleistas dažnis |
Vieno taško, reguliuojamas naudotojo Nustatytosios reikšmės valdymas |
Nustatymų valdymas: Analoginis signalas |
0-10 v Nuo 10 iki 0 v -10-10 v 0-20 mA Nuo 20 iki 0 mA Nuo 4 iki 20 mA Nuo 20 iki 4 mA |
Nustatymų valdymas: Skaitmeninis |
Motorizuotas potenciometras (klaviatūra) Modbus RTU CANopen |
Duomenų magistralė | |
Integruota |
CANopen 125 - 1000 kbps Modbus RTU 9,6 - 115,2 kbps pasirinktinai 8N1, 8N2, 8E1, 8O1 |
Pasirinktinai |
PROFIBUS DP (DPV1) PROFINET IO DeviceNet EtherNet/IP EtherCAT Modbus TCP |
I/O specifikacijos | |
Maitinimo šaltinis |
24v nuolatinė srovė, 100 mA, apsauga nuo trumpojo jungimo 10v nuolatinė srovė, 10 mA potenciometrui |
Programuojami įėjimai |
Iš viso 5 standartiniai įėjimai (pasirinktinai papildomi 3) 3 skaitmeniniai (pasirinktinai papildomai 3) 2 pasirenkami analoginiai / skaitmeniniai |
Skaitmeniniai įėjimai |
Optiniai - izoliuoti 8-30 V nuolatinė įtampa, vidinis arba išorinis maitinimas |
Analoginiai įėjimai |
Skiriamoji geba: 12 bitų Reakcijos laikas : < 4 ms Tikslumas: < 1 % visos skalės Parametru reguliuojamas mastelio keitimas ir poslinkis |
Programuojami išėjimai |
Iš viso 4 (pasirinktinai papildomi 3) 2 analoginiai / skaitmeniniai 2 relės (pasirinktinai papildomai 3) |
Reliniai išėjimai |
Didžiausia įtampa: 250 VAC, 30 VDC Perjungimo srovės pajėgumas: 5 A kintamosios srovės, 5 A nuolatinės srovės |
Analoginiai išėjimai |
Nuo 0 iki 10 V 0-20 mA 4-20 mA |
Taikymo funkcijos | |
PID valdymas |
Vidinis PID valdiklis Kelių nustatymų reikšmių pasirinkimas Budėjimo / miego režimas Didinimo funkcija |
Kėlimo režimas |
Specialusis keltuvo režimas Variklio laikymo stabdžio išankstinis sukimo momentas ir valdymas Apsauga nuo viršytos ribos |
Techninė priežiūra ir diagnostika | |
Gedimų atmintis | Išsaugoti 4 paskutiniai bandymai su laiko žyma |
Duomenų registravimas | Duomenų registravimas prieš suveikimą diagnostikos tikslais: išėjimo srovė, pavaros temperatūra, nuolatinės srovės magistralės įtampa |
Techninės priežiūros indikatorius |
Techninės priežiūros indikatorius su naudotojo reguliuojamu techninės priežiūros intervalu Transporto priemonėje įdiegta eksploatacijos trukmės stebėsena |
Standartų laikymasis | |
Žemos įtampos direktyva | 2014/35/ES |
EMC direktyva | 2014/30/ES |
Papildoma atitiktis | UL, cUL, EAC, RCM |
Jūrinis sertifikavimas | DNV tipo patvirtinimas |
Aplinkosauga |
IP20 produktai: Sukurta naudoti aplinkoje, kurioje chemiškai aktyvių medžiagų kiekis neviršija 3C2 klasės ribų, o mechaniškai aktyvių medžiagų kiekis neviršija 3S2 klasės ribų pagal IEC60721-3. IP55 ir IP66 produktai: Sukurti naudoti aplinkoje, kurioje chemiškai aktyvių medžiagų kiekis neviršija 3C3 klasės ribų, o mechaniškai aktyvių medžiagų kiekis neviršija 3S3 klasės ribų pagal IEC60721-3. |
Dydis ir Svoris

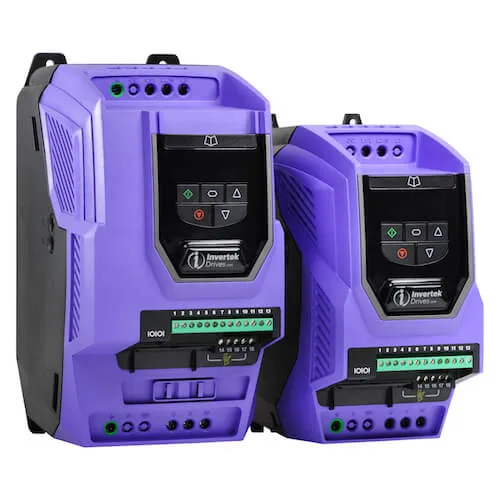

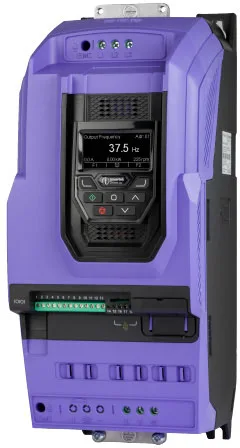

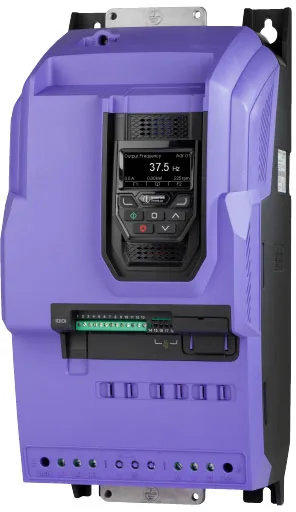

IP20 |
Dydis 2
![]() |
Dydis 3
![]() |
Dydis 4
![]() |
Dydis 5
![]() |

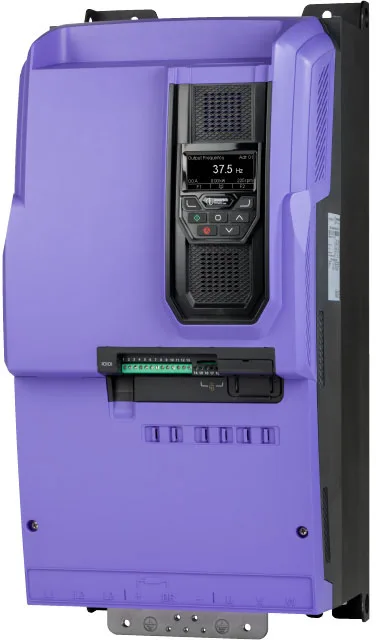

Dydis 6A
![]() |

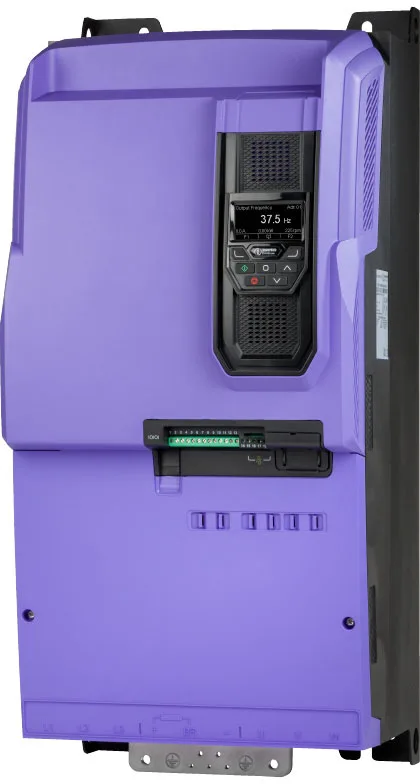

Dydis 6B
![]() |
Dydis 8
![]() |
---|---|---|---|---|---|---|---|
Aukštis (mm) | 221 mm | 261 mm | 418 mm | 486 mm | 614 mm | 726 mm | 974 mm |
Plotis (mm) | 110 mm | 131 mm | 172 mm | 233 mm | 286 mm | 330 mm | 444 mm |
Gylis (mm) | 185 mm | 205 mm | 240 mm | 260 mm | 320 mm | 320 mm | 423 mm |
Svoris (kg) | 1.8 kg | 3.5 kg | 9.2 kg | 18.1 kg | 32 kg | 43 kg | 124.5 kg |
Tvirtinimas | 4 × M4 | 4 x M4 | 4 x M8 | 4 x M8 | - | - | 4 x M12 |
Supakuotas aukštis (mm) | 265 mm | 325 mm | 340 mm | 356 mm | 380 mm | 380 mm | 660 mm |
Supakuotas plotis (mm) | 145 mm | 165 mm | 280 mm | 336 mm | 375 mm | 375 mm | 620 mm |
Supakuotas gylis (mm) | 230 mm | 260 mm | 560 mm | 658 mm | 780 mm | 785 mm | 1020 mm |
Supakuotas svoris (kg) | 1.9 kg | 3.7 kg | 11.2 kg | 20.1 kg | 35 kg | 46 kg | 144 kg |

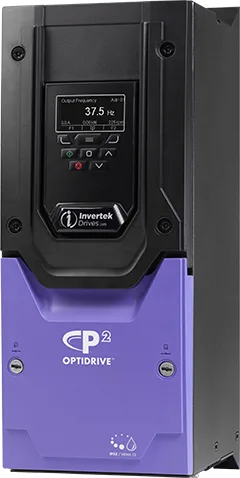

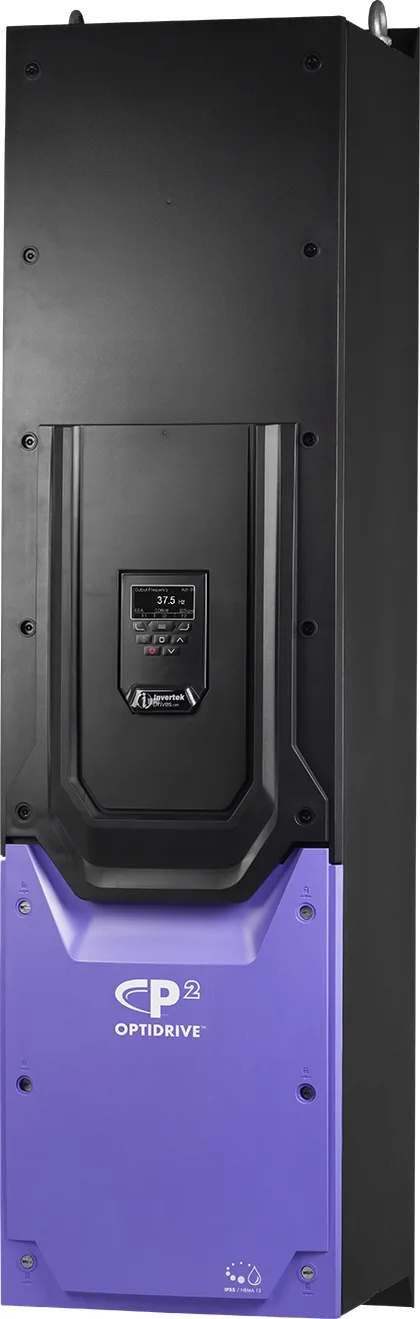

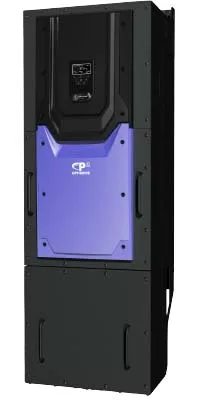

IP55 |
Dydis 4
![]() |

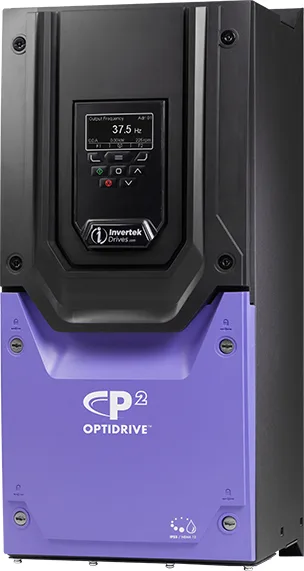

Dydis 5
![]() |

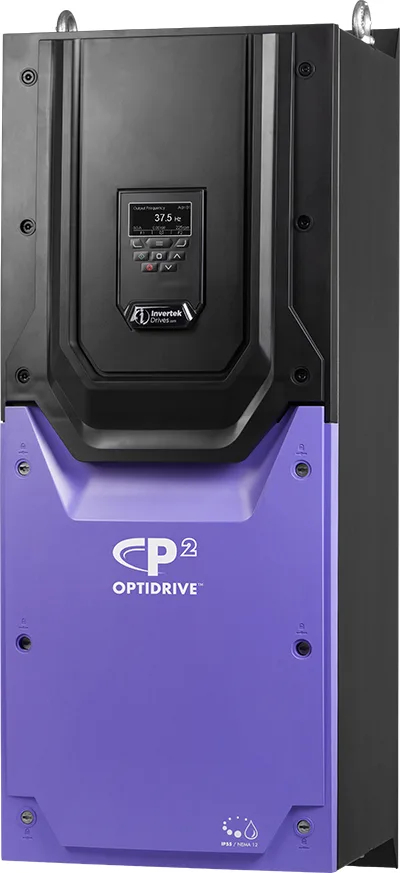

Dydis 6
![]() |
Dydis 7
![]() |
Dydis 8
![]() |
---|---|---|---|---|---|
Aukštis (mm) | 450 mm | 540 mm | 865 mm | 1280 mm | 1334 mm |
Plotis (mm) | 171 mm | 235 mm | 330 mm | 330 mm | 444 mm |
Gylis (mm) | 252 mm | 270 mm | 332 mm | 358 mm | 423 mm |
Svoris (kg) | 11.5 kg | 23 kg | 55 kg | 89 kg | 144 kg |
Tvirtinimas | 4 x M8 | 4 x M8 | 4 x M10 | 4 x M10 | 4 x M12 |
Supakuotas aukštis (mm) | 510 mm | 595 mm | 980 mm | 1420 mm | 980 mm |
Supakuotas plotis (mm) | 240 mm | 350 mm | 450 mm | 540 mm | 610 mm |
Supakuotas gylis (mm) | 330 mm | 375 mm | 450 mm | 560 mm | 1040 mm |
Supakuotas svoris (kg) | 13.5 kg | 25 kg | 58 kg | 96 kg | 165 kg |

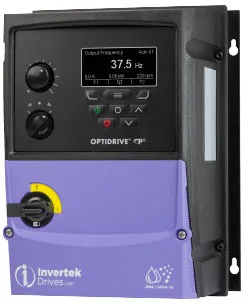

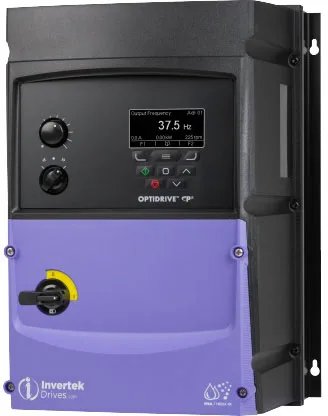

IP66 išorinis |
Dydis 2
![]() |
Dydis 3
![]() |
Dydis 4
![]() |
---|---|---|---|
Aukštis (mm) | 257 mm | 310 mm | 360 mm |
Plotis (mm) | 188 mm | 211 mm | 240 mm |
Gylis (mm) | 196 mm | 235 mm | 271 mm |
Svoris (kg) | 3.5 kg | 6.6 kg | 9.5 kg |
Tvirtinimas | 4 x M4 | 4 x M4 | 4 × M4 |
Supakuotas aukštis (mm) | 215 mm | 305 mm | 325 mm |
Supakuotas plotis (mm) | 235 mm | 270 mm | 295 mm |
Supakuotas gylis (mm) | 375 mm | 440 mm | 425 mm |
Supakuotas svoris (kg) | 4.2 kg | 7.6 kg | 11.5 kg |
