Optidrive E3

BESENSORINIS VEKTORINIS VALDYMAS VISIEMS VARIKLIŲ TIPAMS

Tiksli ir patikima kontrolė, taikoma IE2, IE3 ir IE4 klasės varikliams.

    • Asinchroniniai varikliai (IM)
    • Nuolatinio magneto varikliai (PM)
    • Bešepetėliniai nuolatinės srovės varikliai (BLDC)
    • Sinchroniniai magnetinės varžos varikliai (SynRM)
Kategorijos: , Žymos: ,

Vektorinis dažnio keitiklis standartiniams panaudojimams

Kompaktiškas, patikimas ir paprastas naudoti

Tiesiog įjunkite ir Optidrive E3 pradės veikti, o naudodami gamyklinius nustatymus, galėsite tiksliai valdyti variklį bei taupyti energiją.

Paprasta eksploatuoti

Pagrindinė 14-os parametrų sąranka. Numatytieji nustatymai tinka daugeliui programų. Kontaktoriaus stiliaus pajungimas paprastai instaliacijai.

Intuityvus valdymas klaviatūra

Tikslus skaitmeninis valdymas vienu mygtuko paspaudimu.

Sistemos makrokomandos

Keiskite ir rinkitės pramoninį, siurblio ir ventiliatorių režimus tam, kad pritaikytumėte Optidrive E3 savo poreikiams.

Vidinės c1 kategorijos emc filtras

Kiekviename Optidrive E3 įmontuotas vidinis filtras padeda sutaupyti montavimui skirtas išlaidas ir laiką.

C1 kategorija, remiantis EN61800-3:2004 standartais

Atsiliepimai

Atsiliepimų dar nėra.

Būkite pirmas aprašęs “Optidrive E3”

El. pašto adresas nebus skelbiamas. Būtini laukeliai pažymėti *

Techninės charakteristikos

Įėjimo parametrai
Įėjimo įtampa 100 – 115V ± 10%
200 – 240V ± 10%
380 – 480V ± 10%
Įėjimo dažnis 48 – 62Hz
Galios koeficientas (DPF) 0.98
Fazės netolygumas Leidžiama maksimaliai 3%
Pradinė srovė < nominalios srovės
Išėjimo parametrai
Išėjimo galia 110V 1 fazės įėjimas: 0,37–1.1 kW
230V 1 fazės įėjimas: 0,37–4kW
230V 3 fazių įėjimas: 0,37–18,5kW
400V 3 fazių įėjimas: 0,75–37kW
460V 3 fazių įėjimas: 1–50 AG
Galima perkrova 150% 60 sekundžių
175% 2,5 sekundės
Išėjimo dažnis 0–500 Hz, 0,1 Hz tikslumu
Tipinis efektyvumas 98%
Aplinkos sąlygos
Temperatūra Sandėliavimas: -40 iki 60°C
Darbas: -20 iki 50°C
Aukštis virš jūros lygio Iki 1000 m ASL be galios mažinimo
IIki 2000 m maksimaliai UL patvirtinta
Iki 4000 m maksimaliai (be UL)
Drėgmė iki 95%, be kondensacijos
Vibracija Atitinka EN61800-5-1
Korpusas
Apsaugos klasė IP20, IP66
Programavimas
Klaviatūra Integruota klaviatūra kaip standartas
Galima nuotolinė montuojama klaviatūra
Ekranas 7 segmentų LED
Kompiuteris OptiTools Studio
Valdymo specifikacija
Valdymo metodas Vektorinis greičio valdymas
PM variklių vektorinis valdymas
BLDC variklių valdymas
Synchronous Reluctance variklių valdymas
PWM dažnis 4 – 32 kHz efektyvus
Stabdymo režimas Sustabdymas rampa: vartotojo reguliuojamas 0,1 – 600 sek.
Sustabdymas inercija
Stabdymas Magnetinio srauto stabdymas
Integruotas stabdžių tranzistorius (išskyrus 1 dydį)
Praleistas dažnis Vienas taškas, vartotojo reguliuojamas
Nustatymų valdymas:
Analoginis signalas
0 - 10 V
10 - 0 V
0 ... 20mA
20 ... 0mA
4 ... 20mA
20 ... 4mA
Nustatymų valdymas:
Skaitmeninis
Potenciometras (klaviatūra)
Modbus RTU
CANopen
Duomenų magistralė
Integruota CANopen 125–1000 kbps
Modbus RTU 9,6–115,2 kbps pasirenkama
I/O specifikacijos
Maitinimo šaltinis 24 V DC, 100 mA, apsauga nuo trumpojo jungimo
10 V DC, 10 mA potenciometrui
Programuojami įėjimai Iš viso 4
2 skaitmeniniai
2 analoginiai / skaitmeniniai pasirenkami
Skaitmeniniai įėjimai 8 – 30 V DC, vidinis arba išorinis maitinimas
Atsako laikas < 4 ms
Analoginiai įėjimai Rezoliucija: 12 bitų
Atsako laikas: < 4 ms
Tikslumas: ±2% pilnos skalės
Parametro reguliuojama skalė ir poslinkis
Programuojami išėjimai Iš viso 2
1 analoginis / skaitmeninis
1 relė
Reliniai išėjimai Maksimali įtampa: 250 V AC, 30 V DC
Jungiklio srovės talpa: 6A AC, 5A DC
Analoginiai išėjimai 0 iki 10 V
Taikymo funkcijos
PI valdymas Vidinis PI valdiklis
Budėjimo / miego funkcija
Gaisro režimas Dvikryptis
Pasirenkamas greičio nustatymo taškas
(Fiksuotas / PI / Analoginis / Duomenų magistralė)
Taikymo funkcijos
Gedimų atmintis Paskutinių 4 gedimų išsaugojimas su laiko žyma
Duomenų registravimas Duomenų registravimas prieš gedimą diagnostikos tikslais:
-Išėjimo srovė
-Pavaros temperatūra
-Nuolatinės srovės magistralės įtampa
Stebėjimas Veikimo valandų skaitiklis
Atitiktis standartams
Žemos įtampos direktyva Reguliuojamo greičio elektros pavarų sistemos.
EMC reikalavimai
EMC direktyva 2014/30/ES
Cat C1 pagal EN61800-3:2004
Mašinų direktyva 2006/42/EB
Atitiktis CE, UL, RCM
Aplinkos reikalavimai:
IP20 produktai
Sukurta naudoti aplinkoje, kur chemiškai aktyvių medžiagų lygis neviršija
3C2 klasės ribų, ir kur mechaniškai aktyvių medžiagų lygis neviršija
3S2 klasės ribų pagal IEC60721-3.
Aplinkos reikalavimai:
IP66 produktai
Sukurta naudoti aplinkoje, kur chemiškai aktyvių medžiagų lygis neviršija
3C3 klasės ribų, ir kur mechaniškai aktyvių medžiagų lygis neviršija
3S3 klasės ribų pagal IEC60721-3.

Dydis ir Svoris

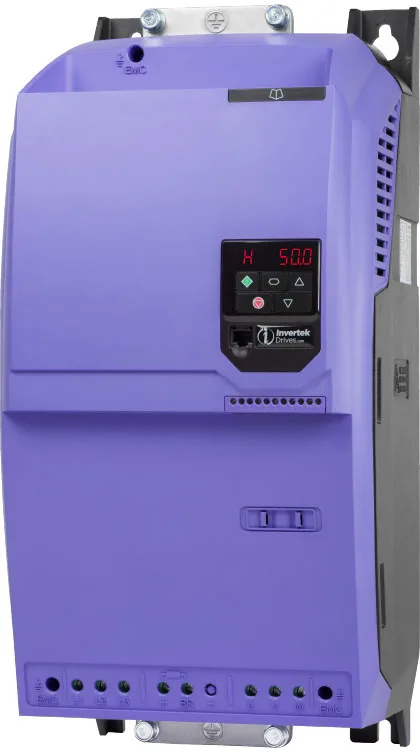

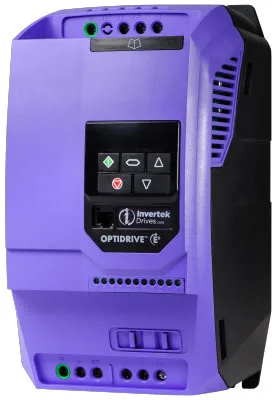

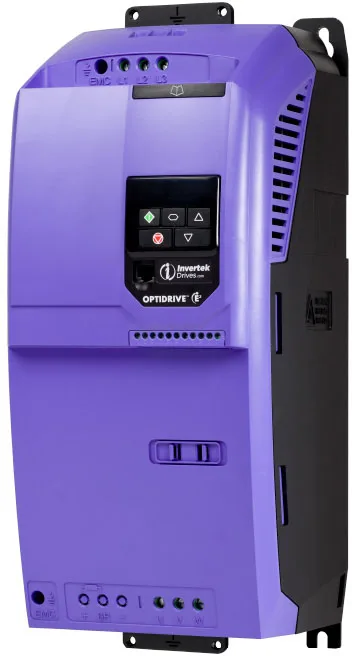

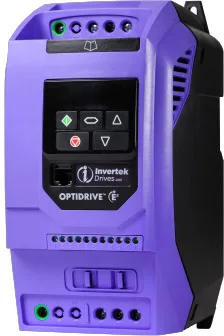

IP20 Dydis 1 optidrive-e3-12 Dydis 2 optidrive-e3-22 Dydis 3 optidrive-e3-32 Dydis 4 optidrive-e3-42 Dydis 5 optidrive-e3-52
Aukštis (mm) 173 mm 221 mm 261 mm 420 mm 486 mm
Plotis (mm) 83 mm 110 mm 131 mm 171 mm 222 mm
Gylis (mm) 123 mm 150 mm 175 mm 212 mm 226 mm
Svoris (kg) 1 kg 1.7 kg 3.2 kg 9.1 kg 18.1 kg
Tvirtinimas 4 × M5 4 × M5 4 × M5 4 × M8 4 × M8
Supakuotas aukštis (mm) 165 mm 234 mm 254 mm 340 mm 356 mm
Supakuotas plotis (mm) 125 mm 144 mm 162 mm 282 mm 336 mm
Supakuotas gylis (mm) 235 mm 260 mm 315 mm 560 mm 658 mm
Supakuotas svoris (kg) 1.2 kg 1.9 kg 3.5 kg 10.5 kg 19 kg

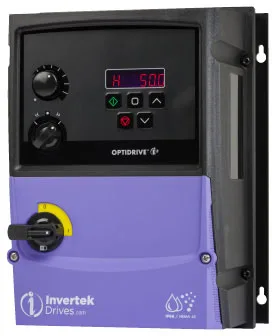

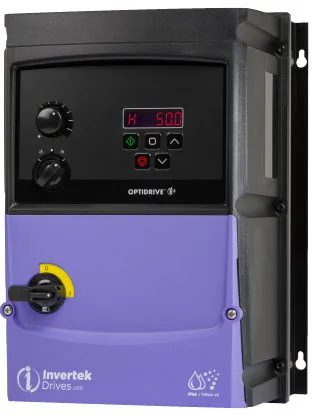

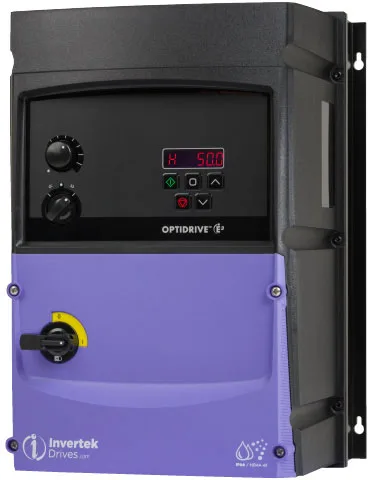

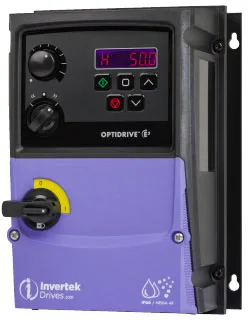

IP66 išorinis Dydis 1 optidrive-e3-1B Dydis 2 optidrive-e3-2B Dydis 3 optidrive-e3-3B Dydis 4 optidrive-e3-4B
Aukštis (mm) 232 mm 257 mm 310 mm 360 mm
Plotis (mm) 161 mm 188 mm 211 mm 240 mm
Gylis (mm) 162 mm 182 mm 235 mm 271 mm
Svoris (kg) 2.3 kg 3.5 kg 6.6 kg 9.5 kg
Tvirtinimas 4 × M4 4 × M4 4 × M4 4 × M4
Supakuotas aukštis (mm) 205 mm 215 mm 305 mm 325 mm
Supakuotas plotis (mm) 210 mm 235 mm 270 mm 295 mm
Supakuotas gylis (mm) 345 mm 375 mm 440 mm 425 mm
Supakuotas svoris (kg) 2.9 kg 4.2 kg 7.6 kg 11.5 kg
  • ODE-3-120023-1F12
  • ODE-3-120043-1F12
  • ODE-3-120070-1F12
  • ODE-3-220105-1F42
  • ODE-3-320153-1F42
  • ODE-3-140012-3F1AB
  • ODE-3-140022-3F1AB
  • ODE-3-140041-3F1AB
  • ODE-3-240058-3F4AB
  • ODE-3-240095-3F4AB
  • ODE-3-340140-3F4AB
  • ODE-3-340180-3F4AB
  • ODE-3-340240-3F4AB
  • ODE-3-440300-3F4AB
  • ODE-3-440390-3F4AB
  • ODE-3-440460-3F4AB
  • ODE-3-140022-3F12
  • ODE-3-140041-3F12
  • ODE-3-240058-3F42
  • ODE-3-240095-3F42
  • ODE-3-340140-3F42
  • ODE-3-340180-3F42
  • ODE-3-340240-3F42
  • ODE-3-440300-3F42
  • ODE-3-440390-3F42
  • ODE-3-440460-3F42
  • ODE-3-120023-1F1AB
  • ODE-3-120043-1F1AB
  • ODE-3-120070-1F1AB
  • ODE-3-220105-1F4AB
  • ODE-3-320153-1F4AB
